정사영 지도,
도시를 1픽셀=1미터로

봄 동안 「도시 연구소」 게시판에는 밑감을 만드는 작업이 연달아 올라왔다. 공통된 이름은 「수직 정사영(Orthographic) 지도」다.

01왜곡 없이 위에서

정사영 지도는 원근이 없는 지도다. 카메라를 한 점에 두고 찍으면 가장자리 건물이 비스듬히 눕지만, 수직 정사영은 모든 지점을 곧게 위에서 내려다본 것처럼 투영해 옥상과 도로의 실제 비율을 그대로 남긴다. 3월의 「뉴욕 다운타운 맨해튼 2023」은 이미지 크기가 9,756×8,774픽셀, 용량이 19.6MB다.

포함 범위도 적혀 있다. 월드트레이드센터, 밀레니엄 힐튼, 오큘러스 환승센터, 월스트리트, 배터리파크 등 다운타운 맨해튼이 담기고, 브루클린 브릿지와 맨해튼 브릿지까지 들어간다. 개별 건물과 다리를 좌표 위에서 짚을 수 있는 범위다.

02리든홀과 라데팡스

4월의 「런던 시티오브런던 리든홀 스트리트 2024」에는 30 세인트 메리 액스(거킨 빌딩), 리든홀 빌딩, 로이드 본사, 22 비숍게이트 빌딩 등 런던 금융가의 마천루들이 포함됐다. 도시가 아니라 거리 하나를 단위로 삼은 지도다.

이틀 뒤 올라온 「파리 라데팡스 2023」은 신개선문을 비롯해 라데팡스 거의 대부분 영역을 포괄했다. 뉴욕의 다운타운, 런던의 금융가, 파리의 신도심이 한 달 남짓 사이에 같은 형식으로 정리된 셈이다.

03대전, 1픽셀 1미터

5월의 「대전시 시내 1:1 항공지도」는 축척을 제목에 걸었다. 「1px = 1m」, 곧 한 픽셀이 실제 1미터에 대응한다는 규칙이다. 둔산, 대전역, 유산, 도안, 성심당까지가 포함 범위로 적혔다.

축척을 픽셀 단위로 못박아 두면 지도는 감상용보다 제작용에 가까워진다. 게임 안에서 실재 도시를 옮겨 지을 때, 픽셀과 미터가 1대 1로 맞는 지도는 건물의 위치와 크기를 옮기는 도면이 된다.

04지형을 데이터로

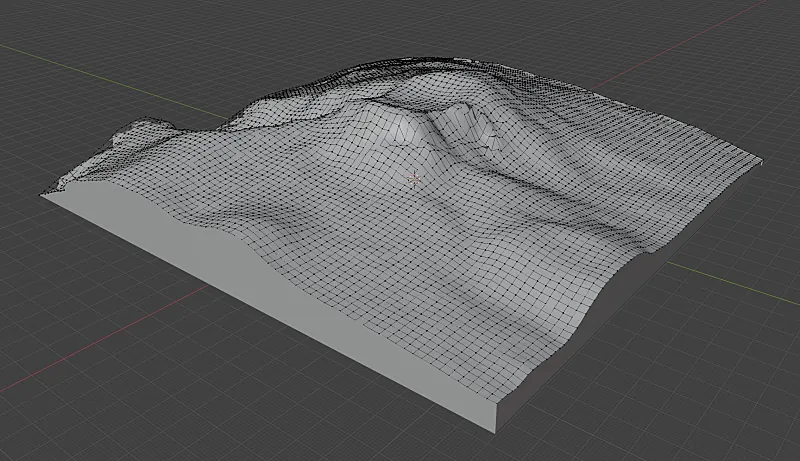

5월 말의 「blender 하이트맵」 게시물이 다루는 것은 높이다. 블렌더에서 256미터를 넘는 지형 모델을 어떻게 표준적인 8비트 작업 공간에 담을 것인가가 문제였다. 8비트 이미지는 256단계밖에 표현하지 못하므로, 작성자는 255단계씩 지형을 분할해 여러 장으로 쌓는 방식을 택했다. 0은 버려지는 값이라 1–255 범위를 써서, 1미터가 1단계에 대응하도록 직관을 지켰다.

동시에, 전 범위를 하나에 담을 수 있는 16비트 이미지도 별도로 만든다. 두 종류(8비트 스택과 16비트)의 높이 지도가 함께 생성되는 셈이다. 이 과정은 직접 작성한 파이썬 스크립트로 자동 수행된다. 파일 이름 앞부분만 입력하면 접미사가 자동으로 붙고, 8비트 분할 지도에는 각 범위의 최소·최대 높이와 스택 순서가, 16비트 통합 지도에는 전 범위의 최소·최대 값이 표기된다.

3월에는 「세계에서 가장 바쁜 공항 2024」 통계도 같은 게시판에 올라왔다. 국제선 기준 두바이·히스로·인천 순, 국내외선 합산 기준 애틀랜타·두바이·하네다 순으로 좌석 수를 정리한 표다. 이 봄 도시 연구소에 남은 것은 대체로 이런 형식 — 지도, 하이트맵, 순위표였다.

◆
